ローバー75 テストブック診断

車検整備中C5のパーツを手配してる間に、諸々の整備で

お預かりしてるR75の故障診断をします。

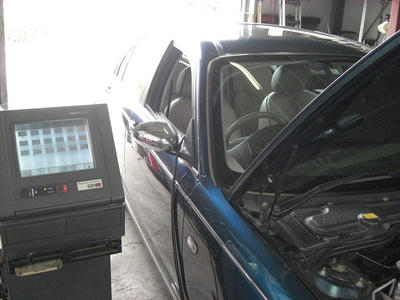

テストブックでの計測と診断になります。

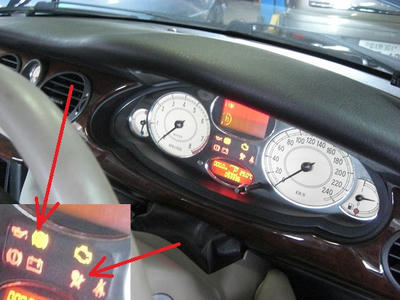

まず、ABSとSRSの警告灯がセルフチェックが終わっても点灯したまです



エンジンマネージメントのモニタリングでオルタネーター出力を測定!

ABSとSRSのエラーを確認してみます。



ABSについてはよくある故障のようですが、SRSについては

よくあるシート下のハーネスとカプラーがどうこうと言う感じではないですね~

右サイドインパクトセンサーの信号が検出されないと出ています。

SRSECUに横からの衝撃を加速度計で計測し信号を送るセンサーです。

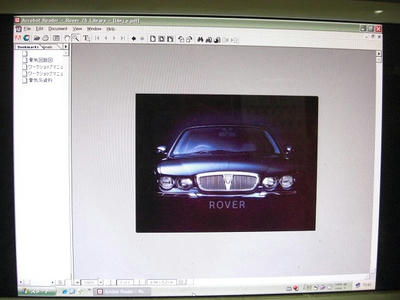

まずは、電子マニュアルで回路とロケーションを確認します。

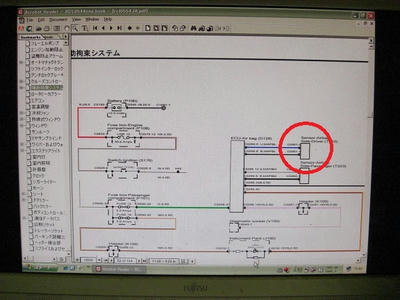

SRSの回路です。



回路上のセンサーはこれですね!

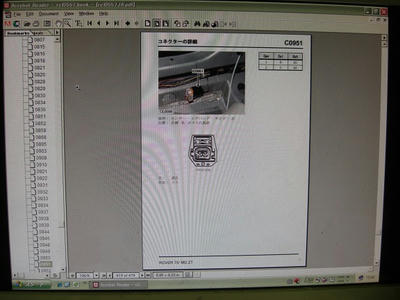

ロケーションはここみたいですけど年式でセンサーが2種類あるのと

取り付け位置が違います。

今回のR75はBポストクロスメンバーサイドですので図の位置には

ありません。

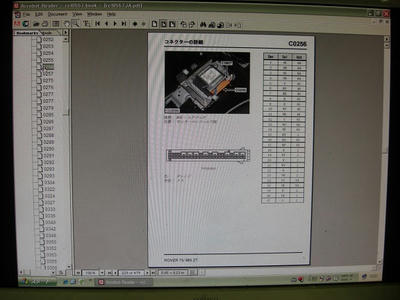

あとECU側からの診断も考えてカプラーを確認。

もしかしたらセンサーがダメかもしれませんね~

SRSが故障してる車は現在車検をパスしませんので修理が必要です。
