ドアーミラー修理

今回は、ローバー75ではなくディスカバリーⅡのミラーです。

ミラー本体が大きくそして外側へかなり出っ張るのでぶつけてしまう事が

あります。

このミラーもぶつけてしまってミラーの左右方向のリモコン動作ができなくなって

しまいました。

本体や鏡の破損はありませんが内部の破損があるようです。

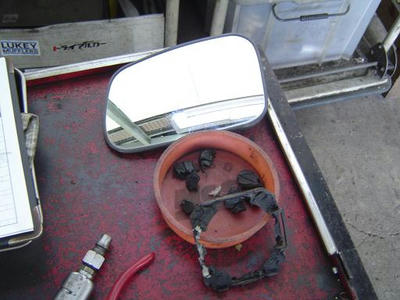

まずは鏡を外してみます。



すでに修理歴があるようで、はめ込み部分が破損し接着されていました。

外すのに苦労しましたが、ここはリモコンの動作と関係ありません。

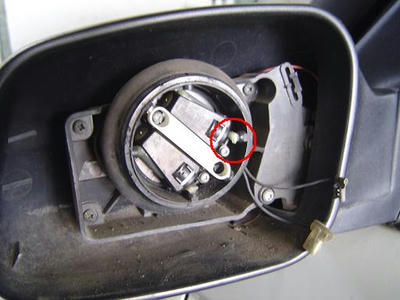

これがリモコンで動作するモーターユニットです。



2個のモーターで左右上下方向に鏡を動かします。

モーターはピニオンを駆動してラックギヤを動かす事により直接鏡を

動かしますが、左右方向のラックギヤのジョイント部分が破損し無くなっています。

ぶつかった時の衝撃で折れたのです。

本来、ここが破損すると単体でのパーツ供給はありませんのでドアーミラー

全部を交換する事になりますので高額です。

でも、今回レンジローバー用の新品部品取りミラーがあったのでそれを

使って修理します。

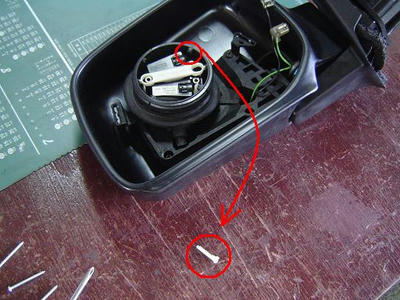

分解してラックギヤを取り出します。

数ミリの小さい部品です。

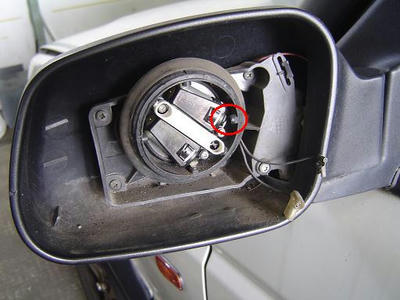

これをディスカバリーⅡのミラーへ取り付けます。



これでリモコン動作部分の修理は完了です。

後は、接着されてた部品を新品と交換し鏡を取り付ければ再生完了となります。
