ミニ 車検 続き

車検整備中のミニです。

だいたいの作業が終わり、保安装置等の確認をしていましたら

ホーンが鳴りません！

ホーン自体に電源が供給されていないので上流での不具合ですね。

診断したところ、ロータリーカプラーの内部断線です。



ロータリーカプラーはプリント配線を巻きとって回転方向の動きに

余裕をもたせたハーネスです。

ミニは、ステアリングホイールにエアバックとホーンの回路があります。

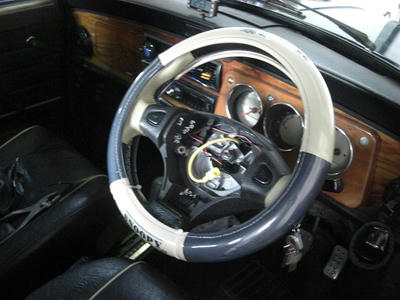

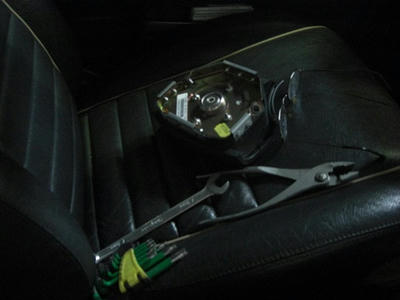

とりあえずエアバックを外します。

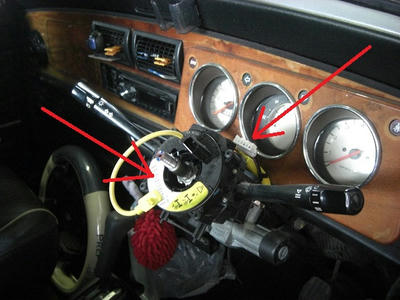

エアバックを外してステアリングホイールを外すとロータリーカプラーに

アクセスできます。



ロータリーカプラーも安いパーツでは無いので負担がかかります。

今回はホーン回路のみの断線なので別にスイッチを付けて対応させて

頂きます。

ローラリーカプラーはSRS回路が断線したら交換しましょう。
