ディスカバリーⅡ ABS/TC/HDC警告灯 点灯

ABS、トラクションコントロール、ヒルディセントコントロールの警告灯が点灯しています。
診断するとABSモジュレーター内のシャトルバルブの不具合の様子。
このトラブルはABS関連の定番？です。
今回は、お客様が事前にリペアKITをご用意されていました。

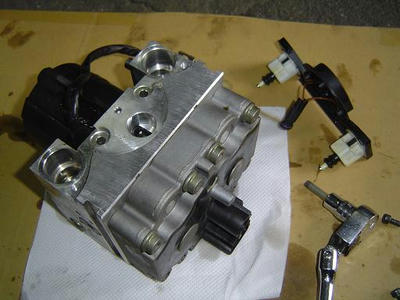

モジュレーターを取り外し、シャトルバルブスイッチをは外したところ。

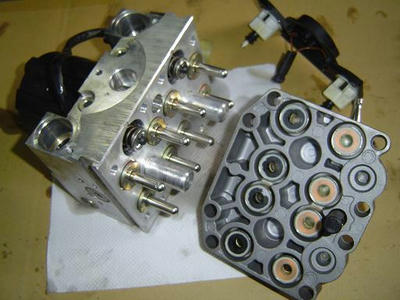

さらにソレノイドパックを取り外したところ。

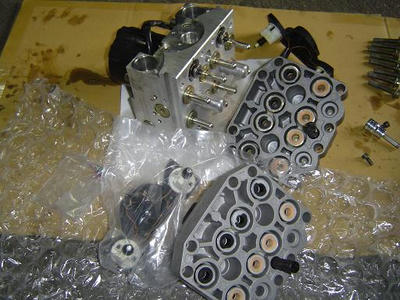

下側にあるのがリペアキット。シャトルバルブスイッチとソレノイドパックを交換します。

あとは車両に取り付けて、ブレーキフルードのエア抜き。
最後にコンピューターをつないで、モジュレーターを強制的に作動させてエア抜き。
故障コードを消去して作業完了です。
