R220 電気トラブル

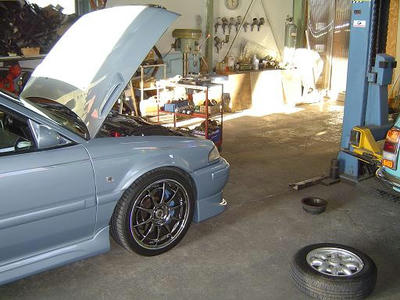

R220を電気トラブルでお預かりしてます。

と言ってもエレクトロニクスではなくラジエータークーリングファンシステム

になります。

とりあえず御挨拶程度に軽く診断



ですがこのR220、いろいろカスタムされててファンモーターが4個もついています。

押し込みと引きこみの2グループで、不具合はスイッチを入れても引き込みファンが

作動しません。

オーナー様はパイロットランプが点灯しないので作動してない事に気付いたそうです。

回路はとても複雑ですので整理しながら診断してみます。

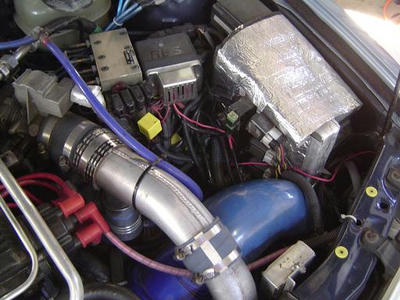

このへんに電源フューズとリレーをまとめてまります。



1つ1つ確認して行くと引き込みグループのフューズは切れていませんし

リレーも正常です。

モーターも単体でのテストをすると作動します。

となると、リレーより上流のハーネスかスイッチ廻りでしょうか・・・・・

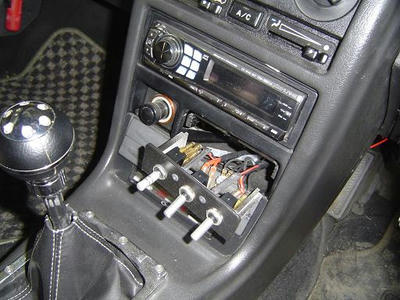

スイッチ廻りで導通テストをしても正常ですし、ON OFFも確認できますね~?

簡単に直るだろうと思ってましたが、なんかハマル気がします。

基本的にこの手のトラブルは原因が分かれば直ったも同然なんですが・・・・・

今日はあきらめて宿題にします。
