ドライブシャフトブーツ交換

エアコン修理中のR114ですが、ドライブシャフトアウターブーツが切れ

CVグリスが飛び散っているで追加で修理です。

右のアウターがパックリ、左アウターは、半切れです。

インナーはひび割れで左右と限界の状態です。

ブーツを全交換します。



通常ですと、インナー側は、ブーツバンドを切ってシャフトだけ抜きますが

R114の場合、特殊な形状で抜けないのでデフの部分に刺さってる所ごと抜きます。

でないと作業がとてもやりずらいのです。

ですので、ミッションオイルも交換です。

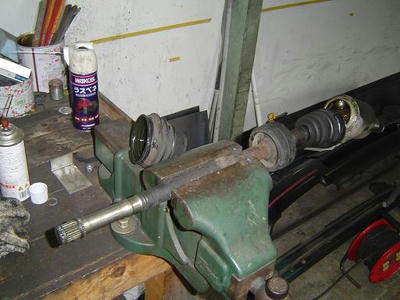

アウターCVジョイントのインナーレースにインパクトをあたえ順番に分解して、

最後にインナーブーツを交換します。外側から内側に向け順に分解です。

組み付けはその逆でインナーブーツを先に通し、ダイナミックダンパー、アウターブーツ

を通し、最後にアウターCVジョイントを組み付けます。

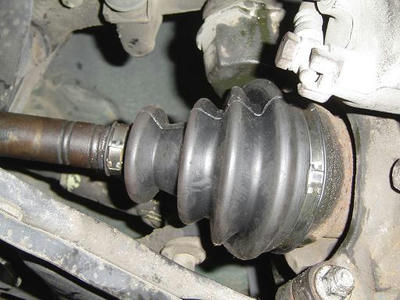

アウター側

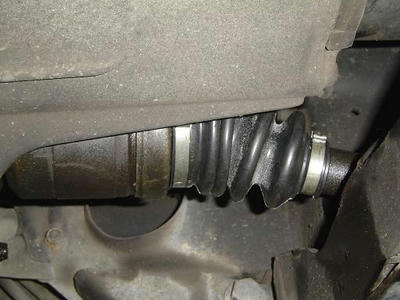

インナー側



これでドライブシャフトのメンテナンスは終了です。
