もろもろ作業中

月火と定休日明けの水曜日、

今週も宜しくお願いします。

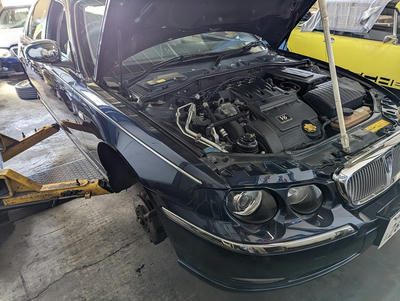

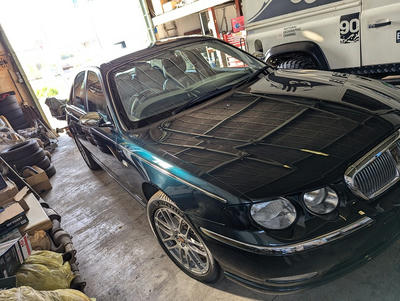

まずはこちらのR75

予備検査が終わり未登録でお返ししましたが、その帰りにオーバーヒート

それまでは何も故障はしていませんでしたが再入庫です。

ラジエーターのクーリングファンが作動してない事がわかりドナー車から

移設する事になりました。

現車もドナーも前期の３スピードファンモーターで故障の多いモーター

です。

交換する際は後期の２スピードモーターが良いのですが今回はとりあえず

ドナー車の３スピードモーターでご依頼頂きました。

ドナー車からクーリングファンモーターを外します。

現車側もバンパーフェイスとホースメントを外し、ラジエーターサポートを

外してラジエーターにアクセスします。

ファンモーターを外しました。

どちらも３スピードモーターです。

現車から外したファンモーターは中のコイルが焼けています。

エナメルが焼損してます

ドナーから外したクーリングファンモーターの作動を確認して

サーモスタットの作動を確認して終了です。

これ以上なにもないと良いのですが古いモデルですので予測不能な時限爆弾を

かかえています。

でもいつ起こるか分からない故障を気にしてたら乗れないのでそれを理解しながら

調子良い時を楽しみましょう

こちらはドナー車から取り外したエンジンです。

エンジンのメンテナンスをするためにマウントブラケットを外します

ドライブベルトテンショナーとアイドラプーリーを外します。

クランクプーリーをセフティーに合わせます

ピストンが上死点でなく中間で止まる位置ですね・・・

そうする事によりタイミングベルトを外してカムが回転しても

吸排バルブがピストンと激突する事はありません。

SAFEと記されています。

クランクプーリーボルトを緩ます

高トルクで締まっていますのでプーリーを特殊工具でロックします。

タイミングチェーンカバーを外しました。

後ろも外します。

タイミングベルトを外しウォーターポンプを外します

冷却水の管理が良くなかったので水路が汚れています。

外したウォーターポンプです。

ウォーターポンプ取り付けボルトは１kg-mと低トルクで締め付けするため

誤差が生じないよう軽くボルトを回せるようにネジ山を修正します。

タイミングベルトテンショナープーリーとアイドラプーリーも

交換します。

お決まりの3点交換です。

新しいタイミングベルトをリヤとフロントに取り付けます。

タイミングはマニュアルに従って特殊工具を使ってセットします。

外したベルトです。

おそらくなんらかの理由で一度交換されていました。

クランクプーリーも交換します。

トーショナルダンパータイプ、回転方向のねじれ振動を軽減するプーリー

ですので軸とプーリーの2ピース構造で接合はゴム焼き付けです。

新品ですがベルトが接触する面に打痕キズがありベルトをキズつける

可能性が高いので研磨して修正します。

パーツは新品でも検品は必要です。

タイミングベルトカバーを取り付け

フロントも組み付け次のメンテナンスに入ります

そしてこちらは車検でお預かりのスズキの軽トラです。

約２ヶ月の北海道車中泊の旅が終わり車検でお預かりです。

トラブルもなく快適な良い旅だったようです。

余談

火曜日はキャンプ場の管理業務！

エントランスの山栗の木がナラ枯れ同様の被害を受けていてだいぶ

傾いてきました。

もういつ幹が折れるか分かりませんので通過する場合は気を付けて下さい。

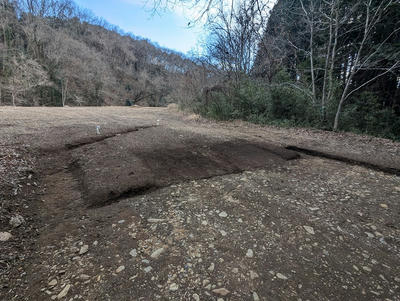

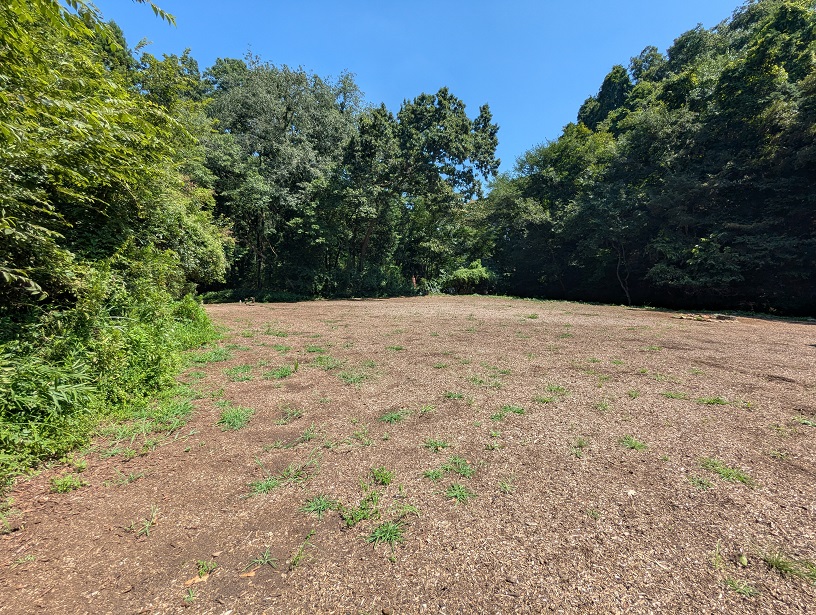

先週草刈をしたウッドチップエリアはとてもコンディションが良いです。

この先、山を１つ越えると数キロで青梅です。尾根で繋がっています。

クマが出没でニュースになりました。

また付近狭山市では片手のサルが出没してます。

イノ、シカ、他　野生動物が生息してる事に注意して下さい

雨が少ないので川の水量は極端に少ないので遊べません

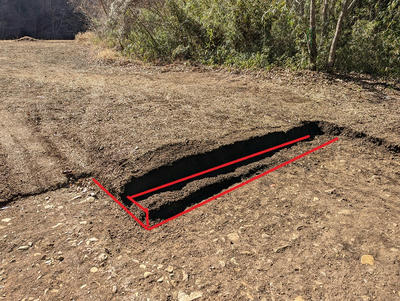

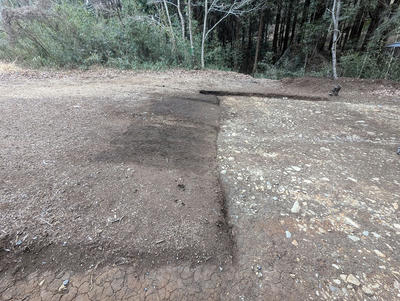

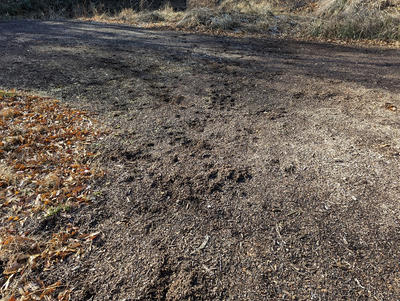

奥のウッドチプエリアも草刈の必要はありませんがイノに掘られ

フカフカした状態をレーキで整地してます。

午前中はパトロール隊がイノ対策で来場して下さいました。

イノの天敵はワンちゃんです。

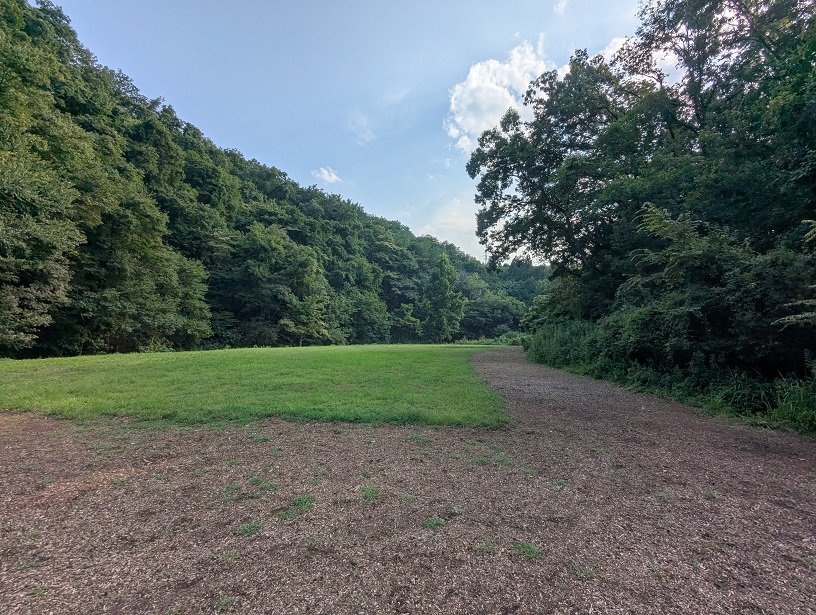

草原エリアの雑草は支配下です。

ワンオペ半日で全面草刈を出来るレベルを保っています。

これが膝丈まで成長してしまうと苦労する草刈になります。

まだまだ残暑が厳しい日がつづくと思われますが山の風は日陰だと

気持ちいですよ・・・

もろもろ作業中

月火と定休日明けの水曜日、

今週も宜しくお願いします。

お盆休みだったオーナー様もいらっしゃるとと思いますが

特にトラブルやレッカー搬送連絡はありませんでした。

なによりですね！

まずはこちらはＲ２００カブリオレ

完成した本革シフトノブを取り付けです。

おそらく本革仕様は日本で1台？世界で1台？

こちらは運転席ドアのウインドウスイッチ他が機能しないとの事で

お預かりしてるラシーンです。

途中の画像はありませんが分解診断でハーネスとコネクターが接続

される基盤に劣化があり現物修理となりました。

このスイッチですね！

そしてこちらはドナーとなったＲ７５です。

エンジンは問題なく使用できると判断し、取り外します。

バンパーやラジエーターサポートを外しＡＴオイルクーラーが

外された状態です。

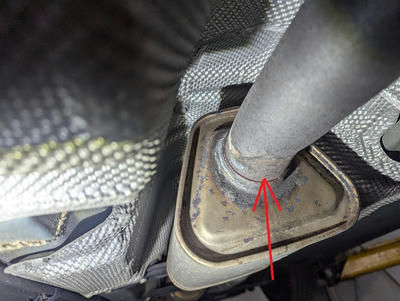

ＥＸシステムも外します。

フロントダウンパイプからリヤマフラーまで1本物でそれなりに重量があり

長ものパーツでバランスをとって外すのに苦労します。

エンジンを取り外すのに配線、配管、操作ワイヤーケーブルなど

すべてを外し降ろしの準備完了

ミッションが付いたまま降ろしますが重心を探すのにちょっと苦労

しました。

吊り上げです。

吊り上げてボディーやフレームに干渉しないようにクレーンごと後退します。

無事に取り外しできました。

非常に重いのでちょっとした事が破損や事故怪我の元になります。

安全第一です。

車両側も問題ないか確認です。

ミッションは不具合でロック状態です。

今回は使用しませんのでエンジンと切り離します。

エンジン側のフライホイールとミッション側のトルクコンバーターは

ボルトで連結されてるのでサービスホールの蓋を外しボルトを外します。

4本あります。

コンバーターは切り離す際に抜け落ちる、またはずれたりするので

通常の奥行位置をメモしておきます。

ステーターやパワートレーンと噛み合うスプラインなどがあるので

正規の状態を確認しておきます。

正規の位置に来るようにハメるのは経験しかありません

位置だけ覚えておきます。

トルクコンバーターのパイロットです。

コンバーターのパイロットはフライホイールのホールに収まります。

エンジンミッションが切り離されました。

ここからエンジンだけを再度吊り上げ移動し、別の台車でエンジン本体の

メンテナンスを行います。

次回レポートします。

余談

今週火曜日もキャンプ場の管理業務です。

いつも綺麗にご利用頂き有り難うございます。

今回は先週天候が悪くウッドチップエリアの草刈が途中で中止になったので

その続きからです。

快晴でとても暑い日でした。

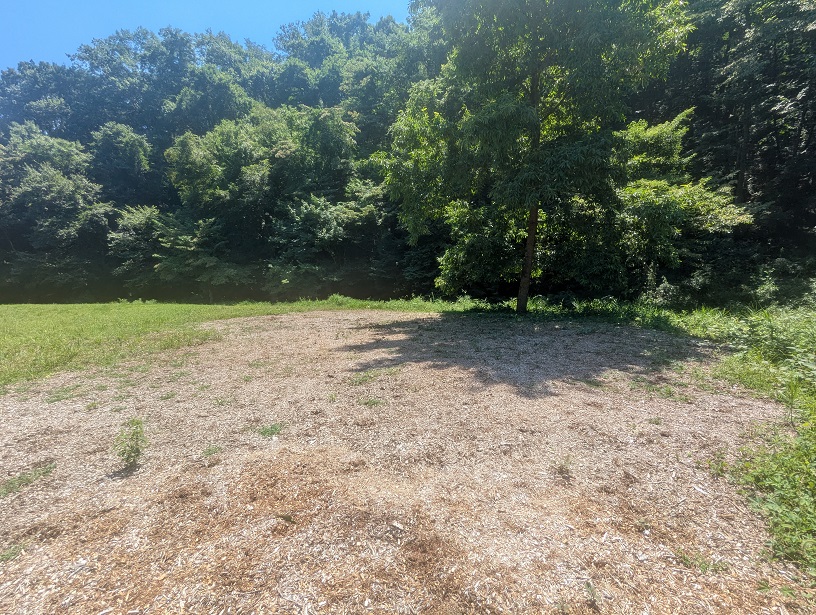

ウッドチップエリアやエントランス付近は雑草が目立ちます

暑いので林間に陣をとります。

日陰は涼しいです。

と言う事で今回は無事の終了です。

時間に余裕があったので林間通路も草刈とブロワーによる清掃をしました。

次週はまた草原エリアの草刈となります。

もろもろ作業中

月火と定休日明けの水曜日

今週も宜しくお願いします。

まずはお知らせ

今月は通常営業となります。

それでは続き、R200カブリオレから

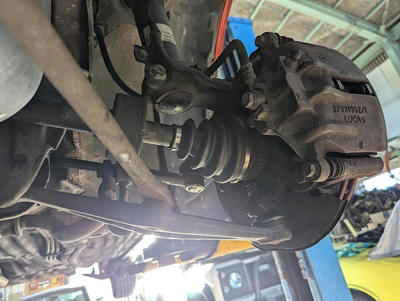

ドライブシャフトブーツ交換です。

パックリ口を開く感じで切れています。

バンドを外しブーツを切り取ります

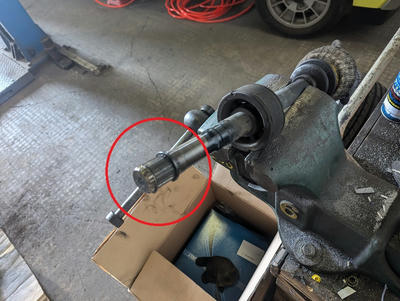

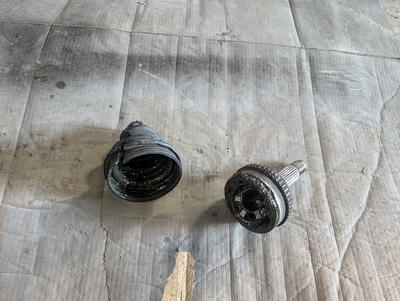

CVジョイントを外します。

スプライン勘合、Cクリップでロックされているので打ち外します

新しいブーツを取り付け

CVグリスを充填してCVジョイントを打ち込み、ブーツをメタルバンドで

固定します

外した時の逆手順でもとの場所に取り付けます。

今回は左右交換してます。

スピンドルナットをロックしてカシメます。

このときハンマーで打ちやすいようにラグボルトが邪魔にならない

位置でハブスプラインに先に合わせておきます。

交換後の画像ですがドライブベルトとパワステベルトを交換しました。

ドライブベルトが裂けていました。

これが切れの原因になります。

定期点検をしてなかったらおそらく出先のトラブルとなった事でしょう。

シフトノブを本革仕様にする作業ですが、今回は専門業者に依頼する

予定でしたがベースとなる部分の成型までは出来ないと言われてしまいました。

なので当店ですべての工程を行う事としました。

と言う事でベースとなる金属パーツに樹脂で仕上がり寸法を逆算して厚みを

持たせ成型をし研磨した状態です。

時間のかかる作業なので毎日コツコツとすすめます。

形になりました。表皮に３ｍｍ厚の革を張るので仕上がり寸法と革を巻き込む

形状に成型してます。

途中の画像がありませんが成型したシフトノブから革に移す型紙を作り

その形状で裁断した革をシフトノブに巻きます。

裏の位置で合わせ目を縫い合わせます。

巻き終わったらなじませます。

完成です。

左が製作した本革仕様で右がオリジナルで劣化加水分解した表皮樹脂です。

車検整備が1台終わらせられるほどの時間がかかりました。

こちらはドナーとなったR75です。

エンジンを使うので、必要な試験を終えてエンジン内部を

確認する作業になります。

ミッションが壊れていて前進後退もできずホイールはロック状態なので移動は

代車に乗せて押します。

本来なら5分ほどで終わるリフトに乗せる作業ですが1時間以上かかりました。

ワンオペでの作業はこんな時辛いですね～

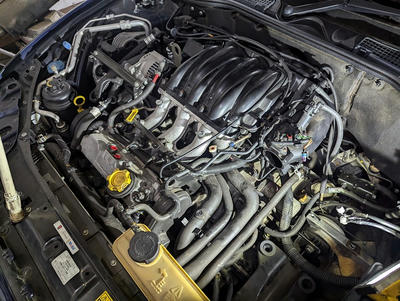

インテークチャンバーを外します。

インマニ、フューエルレールも外します

取り外したパーツです。

これでVバンク内が良く見えます。

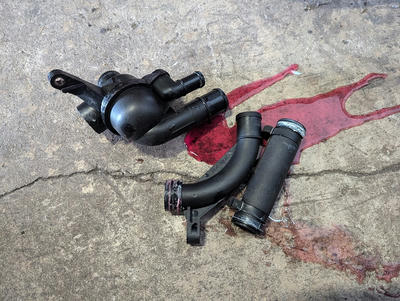

サーモケースも外します。

取り付け面の腐食状況を確認します。

ウォータージャケットが茶色いのは水回り管理が悪かった為ですね。

LLC濃度が薄くウォーターレールパイプ内部が錆びたのが原因と思われます

ホース類は社外応用で加工交換されパーツで水漏れ修理に苦労した痕跡が

あります。

水を補充しながら乗った時期もあったのでしょうか・・・

エンジンは取り外したら正規の修理方法で使用します。

吸排気バルブを上側から確認できます。

蓄積物はすなく綺麗です。

エンジンが調子よく作動してる証拠です。

ラジエーターホースは繋ぎ合わせた物で正規のホースではないです。

茶色い錆び水が出てきます

このエンジンはダイレクトイグニションになる前のモデルですね。

プラグコードが使われていますが、キャップが劣化して割れています。

エンジン内部はオイルフィラーを外して内部の汚れを確認します。

オイル管理は良かったようですね！

薄い汚れで内部は綺麗です

そして水分が混入してる形跡もないので致命的なオーバーヒート歴はないと

思われます。

クランクプーリーのトーショナルダンパーも問題ないですね！

走行距離の少ないエンジンなのでこれぐらいが普通と思われます。

オイルドレンはクイックタイプに変更されています。

工具を使わずオイルを排出できるコックです。

オイルには気を使われてたエンジンと思われます。

余談

火曜日はキャンプ場の管理業務です。

今にも雨が降り出しそうな日でしたが草刈作業するにはいつもより

暑くなく楽でした。

しばらく雨がふらなく雑草も成長が悪かった先週でしたが今週は

ウッドチップエリアの雑草が目立ちました。

ちょっと雨が降った今週でもうこんなにのびて来てます

それでも全体の雨量は少ないので川の水量も少ないです。

源流に近いのですぐに影響を受けます。

山から湧き出る水が無いのでしょう

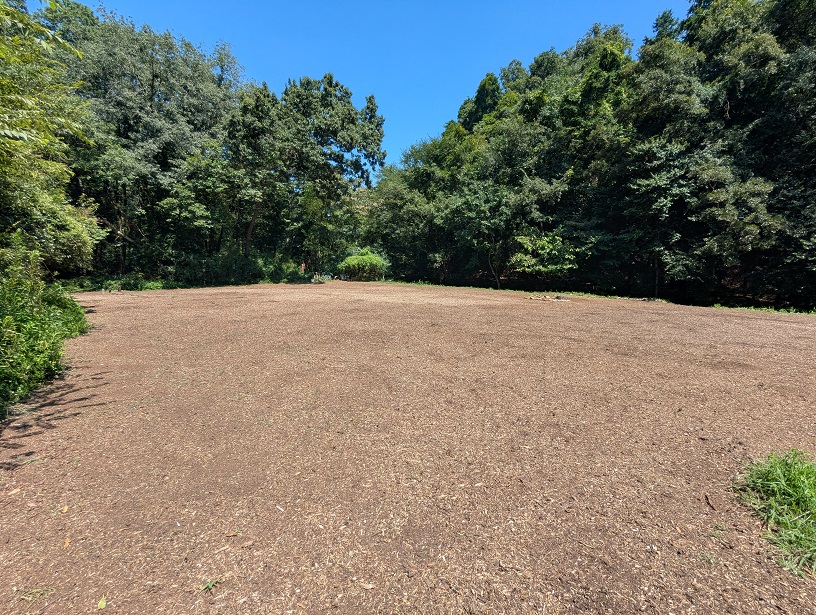

先週草刈した所は綺麗です。

午後は、雨が降り始めたのでファイヤーピット廻りの草刈だけでこの日は

作業終了となりました。

今の所雨による泥濘の箇所はなくコンディションが良い状態です。

もろもろ作業中

月火と定休日明けの水曜日、

今週も宜しくお願いします。

まずはこちら

一時抹消登録してお預かりしてたR75に新たなオーナーとの出合い

継続検査を受け登録する事に

ただ遠方登録となる為、予備検査付き渡しで準備スタート

厳密に言うと予備検査での24ヶ月点検は不要となりますが良い状態で

乗って頂く為に同等の整備を行います。

通常と同じ内容の車検整備を行います。

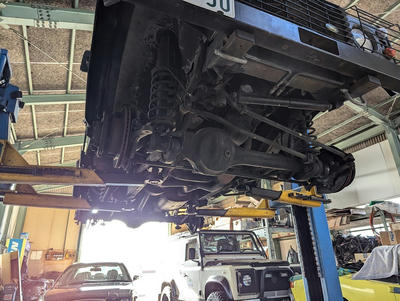

下廻りから点検整備

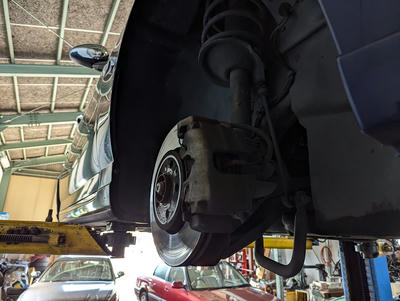

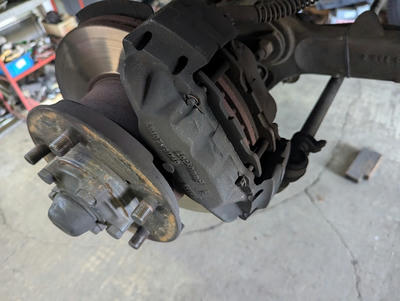

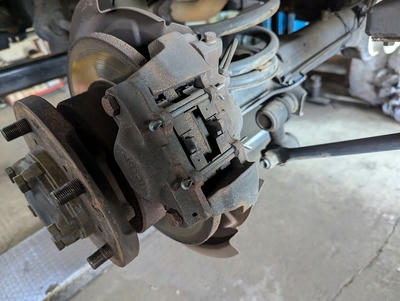

しばらく動かしてなかったのでブレーキは錆びていますが軽度の錆びですので

問題はないでしょう。

ブレーキの状態は新品に交換されてから走行距離は少ないと思われます。

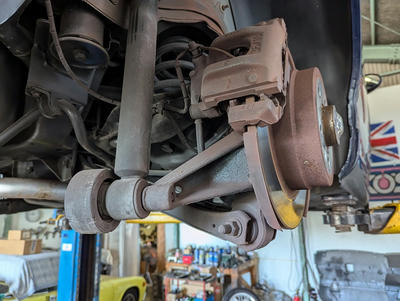

リヤも同じです。

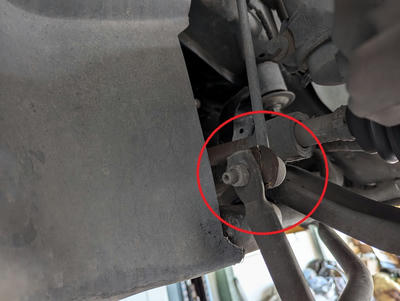

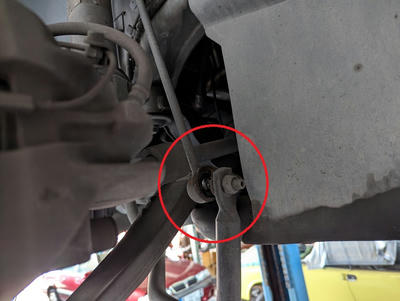

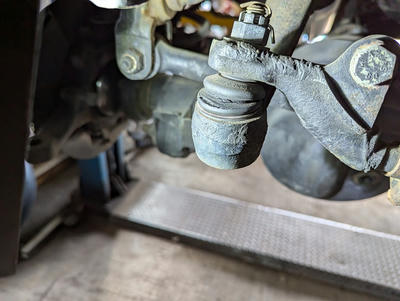

スタビリンクのブーツが切れジョイントがダメになっています。

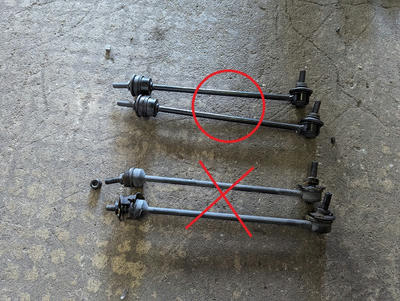

取り外したスタビリンクです。

上下のジョイントブーツが切れ、左右同様です。

お預かりしてるドナー車から移植しようと思いましたが同様にブーツが切れ

それをシール剤で応急処置されてる状態だったので移植は断念！

当店在庫の新品を取り付け

エンジン廻りも点検していきます。

特にサーモ廻りからのクーラント漏れは必須点検項目です。

Vバンク内にあるので確認はしずらいですが漏れはないので

メンテナンスされてると思われます。

リヤのサス廻りは特に問題ないようです。

次週、検査予約がとれています。

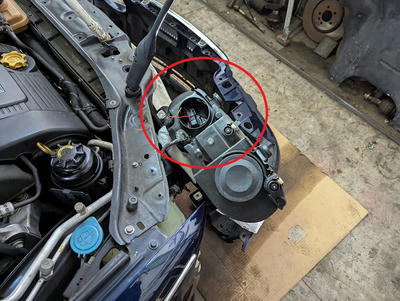

そしてこちらはフロントウインカーが点灯しなくなったとの事で

お預かりしたR75

事前に確認済ですがバルブ切れではなく通電不良です。

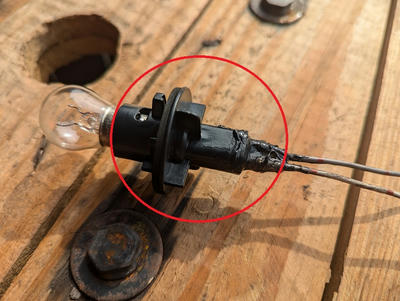

バルブホルダーが腐食して通電不良をおこすケースは良くありますが

ホルダーに腐食はありません

バルブと接触する端子も綺麗です。

バンパーフェイスの配線は車両との接続はこのカプラーです。

ここにも電源が来ていません

こうなると時間をかけて配線をたどるしかないですね、

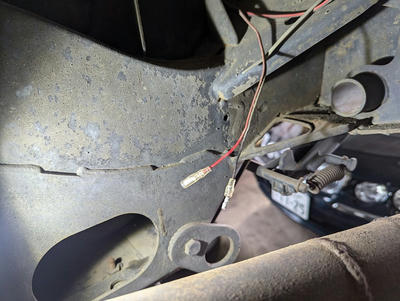

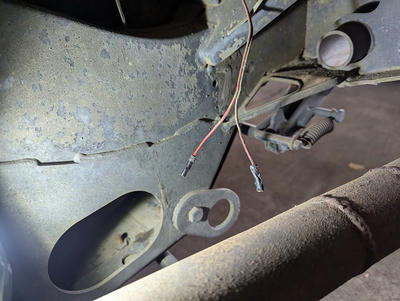

不具合はハーネスとボディー側の干渉による断線でした。

そしてこちらはR２００カブリオレ

ドライブシャフトブーツ切れでパーツを本国オーダーしてますが

そろそろ入荷する為、みこみで作業再開

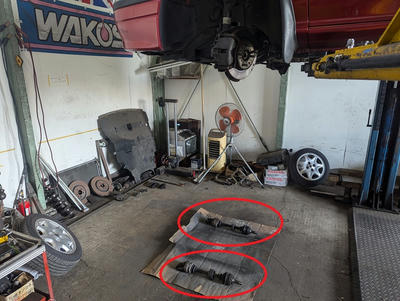

左右のドライブシャフトを外します

左右ともハブのスプラインから腐食固着もなく綺麗に外す事が出来た為

ベアリングへのダメージはありません

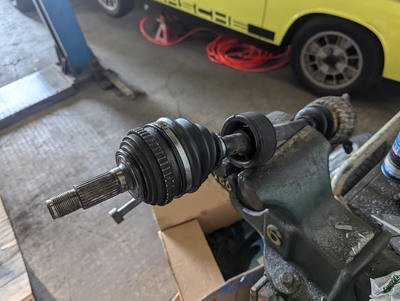

外したドライブシャフトです。

インナージョイントグリスがもうゆるゆるでたれてきます。

場合によってはジョイント内部のメクラのシール不良でミッション

オイルが混ざってる可能性があります。

そしてこちらは同車のシフトノブ

表面の樹脂は経年劣化で加水分解してます。

ベタついてヒビが入りどんどん崩れていきます。

完全に金属むき出しになりました。

このシフトレバーは供給終了の為、これをベースに特注でリメイク

します。

型お越しからになるので時間がかかります。

グリップは樹脂ではなく本革での修復となります。

そしてこちらは右ドアの電源に問題があるようでドアにあるスイッチでは

作動しないとの事でお預かりしたラシーンです

着手もで少しお待ちください

余談

毎週火曜日はキャンプ場の管理業務です。

最高気温が記録的になった日ですね！

本当に暑い中での作業でしたが、ムリの無い範囲で体調には十分に

気をつけながらの作業となりました。

暑いせいか野鳥の声もしません

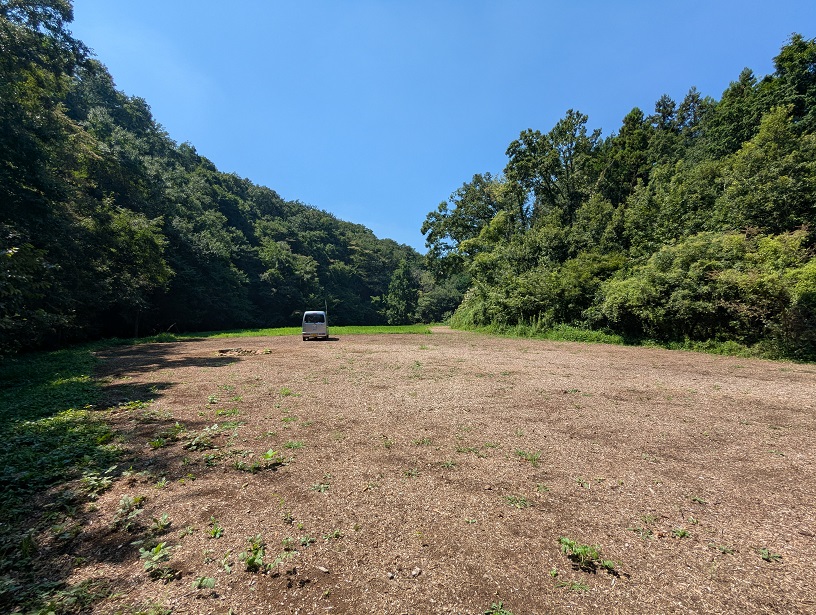

先週草刈したウッドチップエリアは良い状態です。

川の水量は水不足でかなり少ないです。

今回は奥の草刈です。

このエリアは1ヶ月ぶりになります。

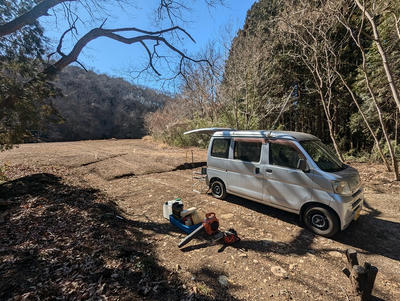

車は木陰に移動

ここの草刈は根から切る草刈となる為、時間がかかります。

また草刈機への負荷も大きいのでオーバーヒートに注意しながらの作業です。

管理通路も草刈

予定してた管理通路までの草刈が終了

少し日が短くなった気がします。

山間の日暮れは平地より早いので余計に感じます。

もろもろ作業中

月火と定休日明けの水曜日、

今週もよろしくお願いします。

まずはR200カブリオレ続き

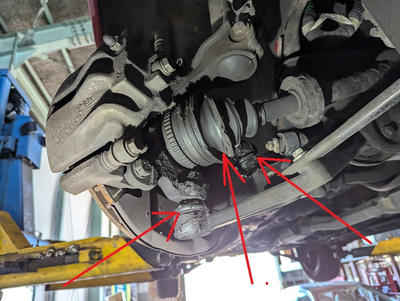

点検でフロントホイールを外すと内側のリムにモリブテングリスが

飛び散っています。

モリブテングリスと状況からドライブシャフトですね！

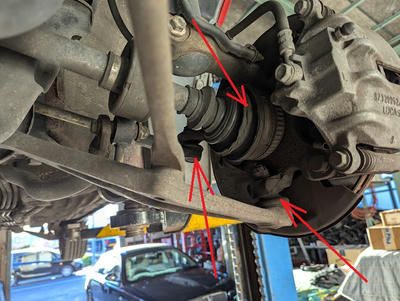

はい、やはりドライブシャフトアウターブーツが切れています。

ロアーアームボールジョイントにもグリスがたっぷり

反対側はまだ切れていませんがヒビが入り限界の状況です

ドライブシャフトブーツは本国オーダーとなります。ので

オーダーしてから最短でも入荷は2週間後です。

あとドライブベルトとパワステベルトが交換になります。

こちらは継続検査後のミニです。

検査場からの帰り冷却水温が高めで違和感を・・・

午前中はエアコンを使用しながら検査場に向かった時点では特に

気が付きませんでしたが午後、気温がさらに上昇しオーバーヒート

ぎみに・・・

エアコンを切り走行してればヒート水温にはなりませんが電動ファンが

停止しません。

一定の水温まで下がれば自動停止するはずですが店に戻るまで作動したまま

あきらかに冷却能力が低下してる症状です。

水量が少ないか、サーモが不良で循環してないか・・・
